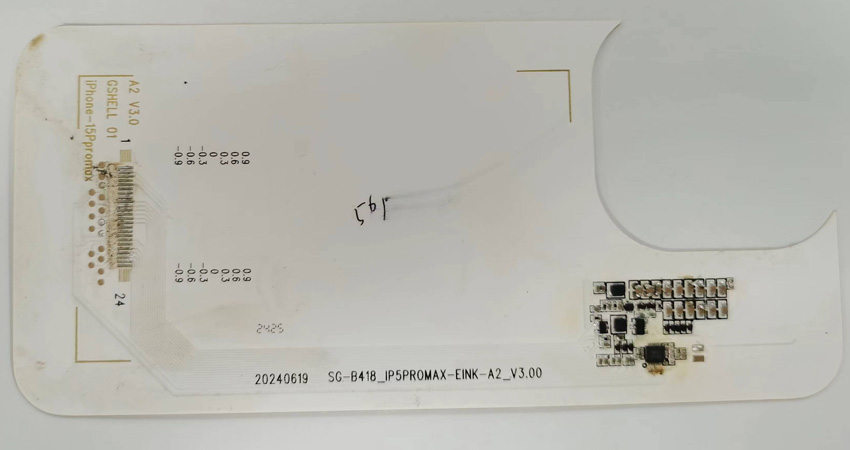

墨水屏手機殼板載NFC天線產品概況

.

一、產品簡介：

墨水屏手機殼板載NFC天線，是指直接集成在電路板上的天線。NFC天線是墨水屏手機殼的重要組件。在NFC通訊中技術中，天線負責設備模塊之間進行數據交互和能量轉換。產品主要有剛性線路板RPCB、柔性線路板FPCB、剛?cè)峤Y(jié)合板R-FPCB三種類型。

二、產品邏輯架構圖：

三、 產品特點：

1、集成度高：節省空間，減少了額外天線組件的需求，有助于實現設備的小型化和輕薄化。

2、成本較低：相較于獨立的外置天線，減少了零部件和組裝成本。

3、一致性好：在批量生產中，性能一致性相對容易控制

4、便于設計：與電路板一體化設計，簡化了產品的整體設計流程

5、適應性強：適用于多種電子設備，特別是對空間有限制的設備

6、功能實現：能夠?qū)崿F(xiàn)近場通信功能，如數據傳輸、支付等，為設備提供了更多的應用場景。

7、抗干擾性：通過合理的設計和布局，可以減少周圍電子元件對天線性能的干擾。

8、可靠性高：在正常使用條件下，具有較高的可靠性和耐用性。

四、典型應用

NFC墨水屏手機殼、NFC電子價簽、NFC員工工牌、NFC桌面臺簽、NFC無源鎖（掛鎖、柜鎖等）等。

五、配套資源

《NFC墨水屏手機殼硬件設計指導》

《NFC墨水屏手機殼天線設計指導》

《NFC墨水屏手機殼軟件設計指導》

六、服務與支持

1、應用場景策劃：在客戶需求基礎上，依靠產品優勢，提供合理化建議；

2、解決方案：根據需求與實際環境情況，理論+模擬評估，提供方案；

3、人員支持：研發團隊與FAE工程師提供支持；

4、產品支持：成熟方案替換、方案研發定制、射頻高效設計；

5、報告文件支持：現場環境分析報告、改善報告、解決方案報告等。

七、擴展參考

《項目可行性評估報告》

《基材來料檢測報告》

《NFC天線射頻調測報告》

《NFC天線測試報告》

墨水屏手機殼板載NFC天線產品參數

一、協議支持：ISO/IEC-14443A

二、工作頻率：13.56MHz

三、天線：板載內置天線

四、刷圖感應距離：0-1cm（與發射端功率/天線有關）

五、天線引腳接口：射頻腳1/射頻腳2

六、天線技術：電磁耦合感應

七、天線尺寸：13*23*0.5mm

八、天線材質：FR4

九、工作溫度：-20°C～ +80°C

十、存儲溫度：-40°C～ +85°C

十一、濕  度：相對濕度 5%～95%、

十二、天線參數：
